江苏S13变压器厂家

　　品名;S13变压器 干式变压器 电力变压器 配电变压器

　　标准;GB1094.1-1996 GB1094.3-2003 GB/T 6451-2008

　　以上国家标准损耗等同于S11变压器标准

　　型号; -----------SCB13-160KVA

　　电压比;---------10-0,4KV

　　连接组别;-------DYN11

　　分接范围;-------士5%

　　阻抗电压;-------4%

　　空载电流;-------1.4%

　　空载损耗;-------436W

　　负载损耗;-------1704W

　　总重量;---------780KG

　　本体尺寸;1060x600x1060mm

　　外壳尺寸;1400x1050x1250mm

　　特征描述：

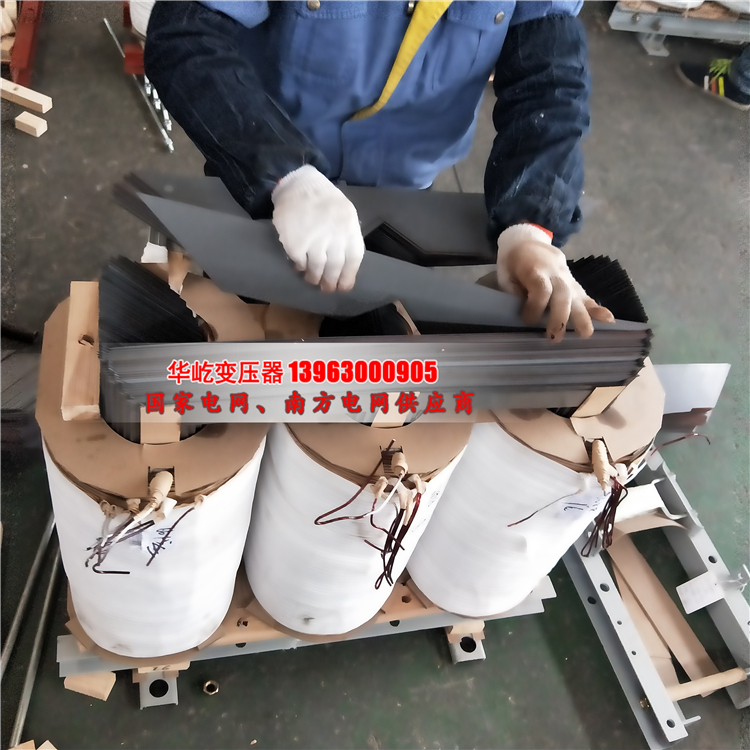

　　S13变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

　　铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。

　　线圈和铁心采用真空干燥，油浸式变压器油采用真空滤油和注油的工艺，使油浸式变压器内部的潮气降至***低。

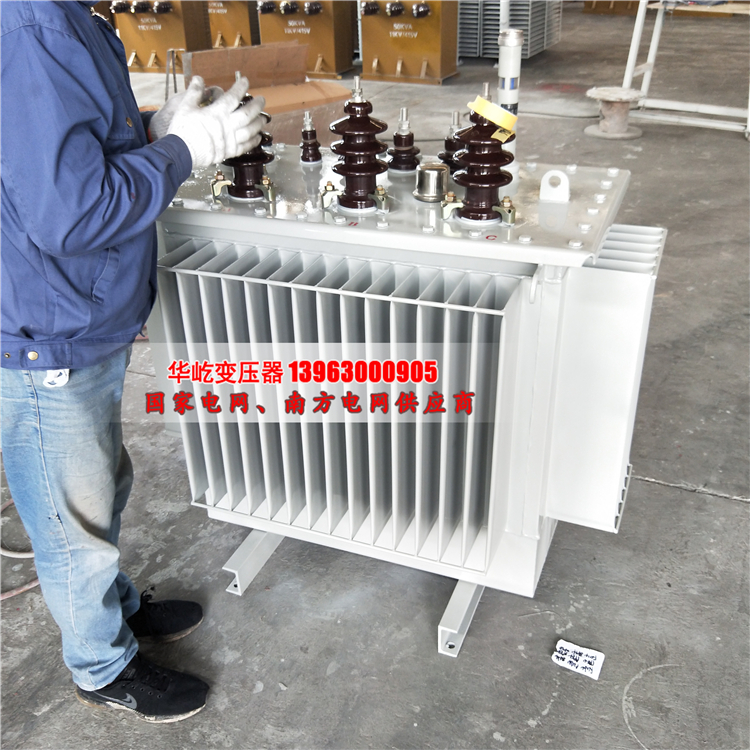

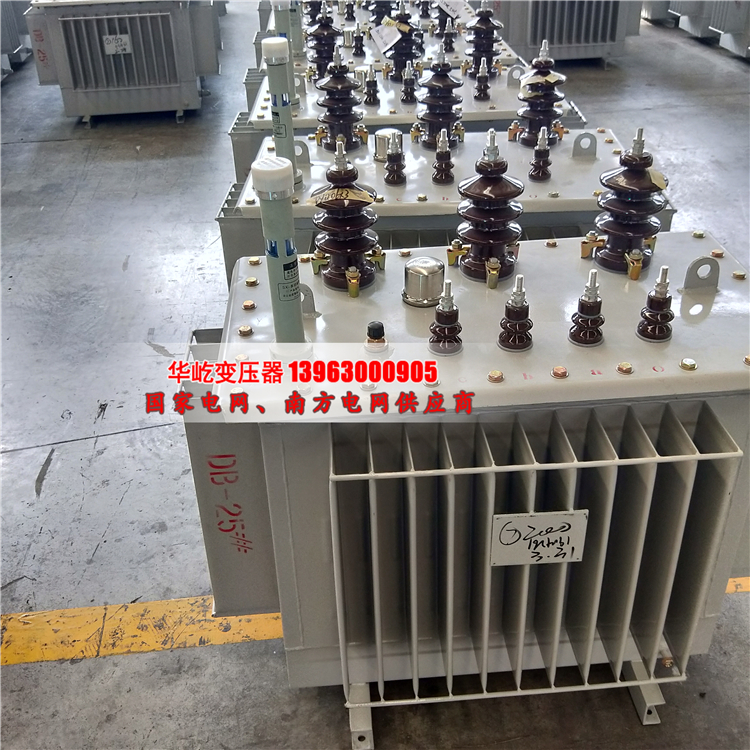

　　油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了油浸式变压器的高度。

　　由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

　　根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。

　　技术参数：

序号	项    目	设备技术参数
1	变压器型号	S13 -M-160
2	额定电压	10/0.4kV
3	额定容量	160kVA
4	绕组连接方式	Dyn11
5	高压分接范围	±5%/±2×2.5%
6	额定空载电流	1.6%
7	额定空载损耗（W）	280
8	额定负载损耗（W）	2310
9	阻抗电压	4.0%
10	冷却方式	油浸自冷
12	绝缘等级	A级

华屹变压器制造有限公司是专业的江苏变压器厂家,生产江苏s11油浸式变压器,江苏scb10干式变压器,江苏非晶合金变压器,江苏矿用变压器等,本公司技术力量雄厚,工艺装备先进,检测手段齐全,交货及时迅速,欢迎咨询订购！咨询热线：0635-8419998/150-6955-1988
